多模塊安裝面設計：4組模塊安裝支持；
多氣路設計：本體8路空氣通道（可支持額外拓展）；
錐直一體銷設計：高重復定位精度（±0.01mm）；
ISO標準法蘭設計：IS0 9409-1-63-6-M6;
外形尺寸： □108mm×H74mm

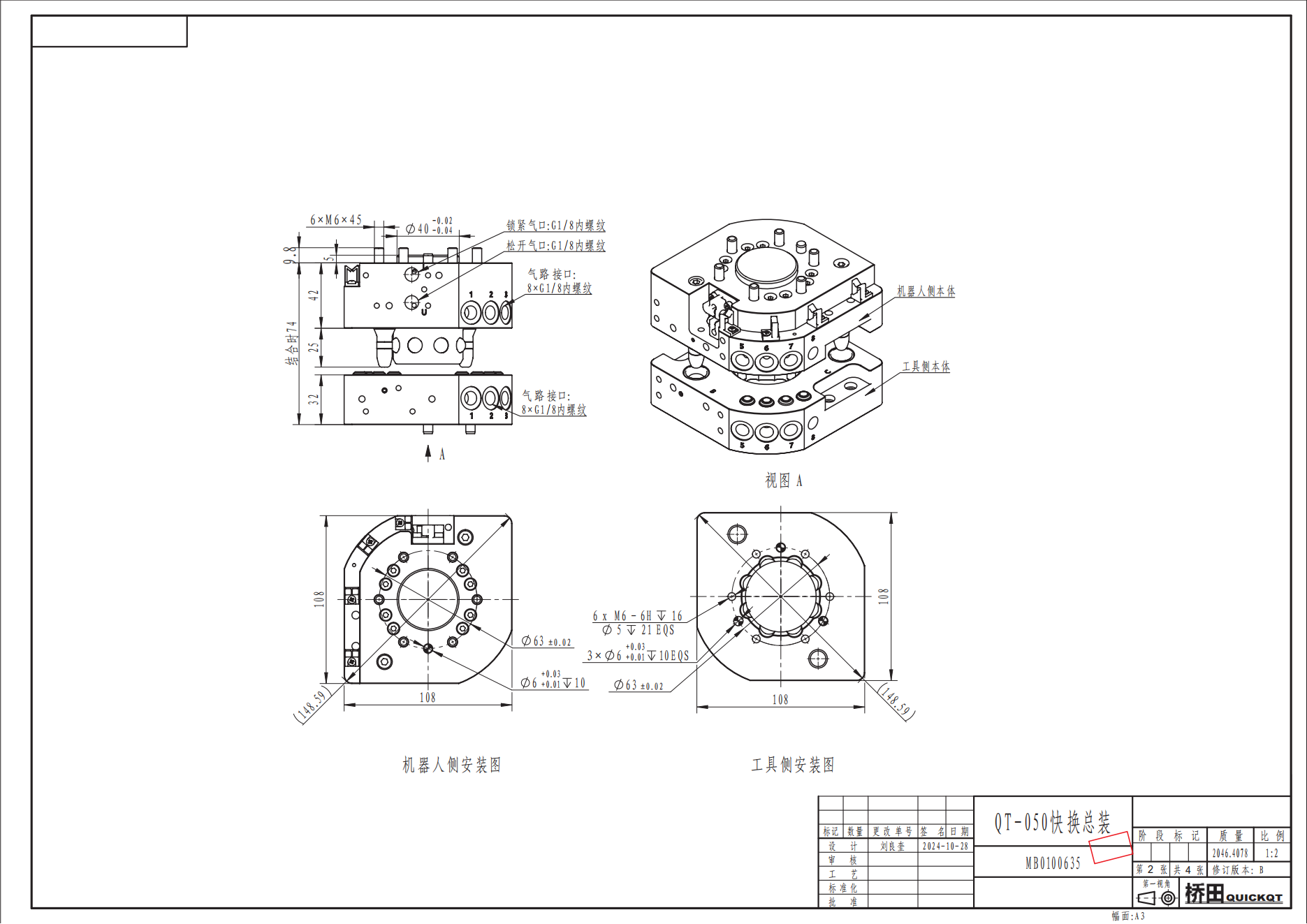

QT-050 | |||
本體部分 | 可搬運重量（額定負載） | 50kg | |
重復定位精度 | ±0.01mm | ||
靜態允許力矩 | 彎矩 | 400N.m | |
扭矩 | 400N.m | ||
材質 | 本體 | 鋁合金 | |
鎖緊機構部分 | 鋁合金 | ||
外形尺寸 | □108×108mm H74mm | ||
產品重量 | 主盤 | 1.43kg | |
工具盤 | 0.70kg | ||
拆裝機構 | 彈簧自復式鎖緊 | ||
拆裝動作氣壓 | 0.45MPa～0.80MPa | ||
允許溫度與濕度范圍 | 0～55°C, 0～95% | ||
控制部分 | 氣缸動作傳感器 | 鎖緊動作確認 | 內置1個接近開關(直流三線式) |
松開動作確認 | 內置1個接近開關(直流三線式) | ||
面檢測傳感器 | 確認工具貼合到位 | 內置1個接近開關(直流三線式) | |
